    FP-238臥式明裝風機盤管原理、選型與注意事項

    發布日期:2019年06月16日
    信息摘要:
    FP-238臥式明裝風機盤管原理、選型與注意事項 風機盤管是空調系統常用的末端設備,通過機組內的冷水或熱水盤管將冷卻或加熱后的空氣送入室內,使室內溫度降低或升高,以滿足人們的舒適性需求由熱交換器、水管、過濾器、風扇、接水盤、排氣閥、支架等組件組成。…

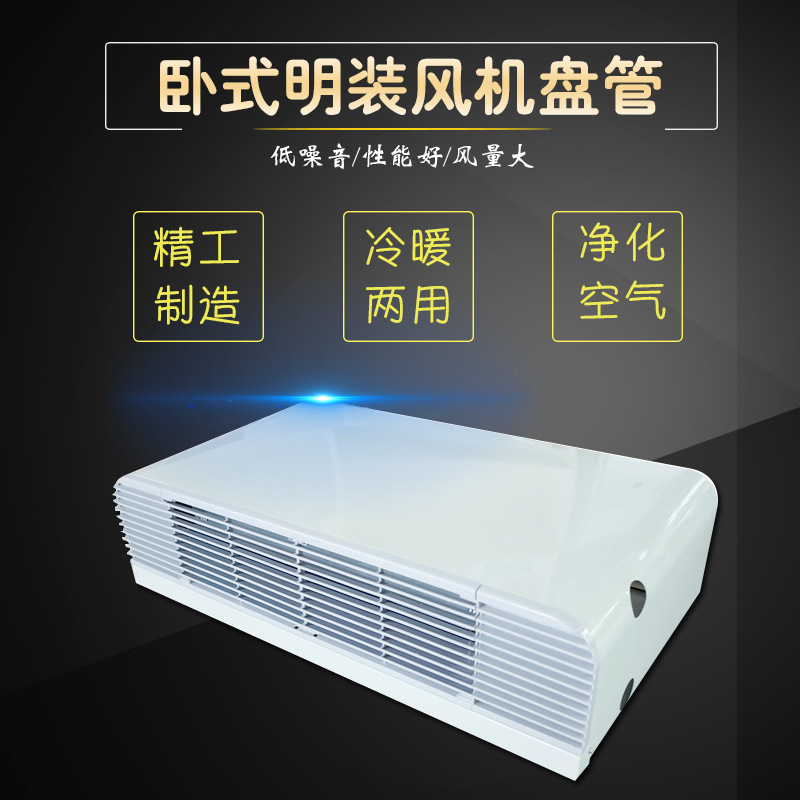

    FP-238臥式明裝風機盤管原理、選型與注意事項

    FP-238臥式明裝風機盤管原理、選型與注意事項

    1、風機盤管的組成:

    風機盤管是空調系統常用的末端設備,通過機組內的冷水或熱水盤管將冷卻或加熱后的空氣送入室內,使室內溫度降低或升高,以滿足人們的舒適性需求由熱交換器、水管、過濾器、風扇、接水盤、排氣閥、支架等組件組成。

    2風機盤管的工作原理:

    機組內不斷的再循環所在房間或室外的空氣,使空氣通過冷水(熱水)盤管后被冷卻(加熱),以保持房間溫度的恒定。通常,新風通過新風機組處理后送入室內,以滿足空調房間新風量的需求。

    3、風機盤管的類別和型號:

    風機盤管按形式分可分為臥式安裝、臥式明裝、立式暗裝、立式明裝、卡式五種。

    按照排管數量可分為:兩排管和三排管。風機盤管所說的幾排指的是風機盤管表冷器銅管的排數,一般兩排就是銅管兩排,每排8根,一共16根銅管;三排就是銅管三排,每排8根,一共24根銅管。銅管根數越多,制冷效果越好。

    按制式可分為兩管制和四管制。兩管制:普通風機盤管夏季走冷水制冷,冬季走熱水制熱。四管制:多用于一些比較豪華的場所,可以同時走冷水和熱水,即可以根據需要有的房間制冷、有的房間取暖。

    左右式判斷方式:面對風機盤管出風口,冷熱媒進出水管在左側即為左式,反之為右式。

    4、簡易設計:

    1、確定風盤型號:風機盤管請參考廠家的產品型號,注意盤管的排管數量和接管方式。當較大規格的風機盤管噪音不能滿足房間要求時,應取多臺小容量盤管。

    5、風機盤管的使用注意事項:

    1、室內風機盤管要水平安裝。用直徑Φ10mm吊桿吊裝,吊桿做防銹處理,與內機的固定螺母緊固不松動。

    2、吊裝位置符合室內空氣循環和圖紙要求,與樓板之間要有一定的間距。

    3、水壓試驗壓力0.6Mpa保持2小時無泄漏。

    4、管路必須保溫,保溫層厚度20mm,冷凝水管路保溫層厚度為10mm,用U型卡或者其它方式固定,對保溫材料的壓縮量不大于2至3毫米。

    5、冷凝水管路要保持一定坡度,對于自然排水的風機盤管的排水出口的坡度不小于1%,確保排水順暢。滿水試驗不漏水,排水試驗不存水。

    6、當吊頂高度超過3米時,不宜選用天花式機型。吊頂太高選用天花機,暖風吹不下來,影響制熱效果。

    7、冷凝水管與機組之間應用軟管連接。不使用軟管連接機組運行時產生的振動將導致水管脫落漏水,管路振裂及噪音等故障。

    8、當房間高度超過3米時,不宜采用頂吹風散流器風口,應采用雙層百葉風口下吹風口。冬季暖風吹不下來,影響制熱效果。

    9、室內氣流組織要合理,避免氣流短路、斷路。短路主要是指出風口和回風口布置不合理,送風未到達人活動的范圍就通過回風口回到了機組。斷路主要是指出回風不在同一空調區域或出風達不到空調區域,短路及斷路都將嚴重影響制冷、制熱效果。

    10、風機盤管必須安裝回風箱。沒有回風箱,空調區域室內空氣不能有效循環,導致制冷、制熱效果差。

    11、出風口、回風口及風管尺寸、材料符合規范要求。風口、風管過小,必然導致風速偏高或風量不足,產生噪音、制冷制熱差果差。一般以出風口風速不大于2m/s確定出風口尺寸,回風風速不大于1.5m/s確定回風口尺寸。

    12、風管與出風口之間必須采用帆布等軟性連接。如不是軟連接,機組運行時的振動將沿風管傳遞,導致震動噪音。

    13、風機盤管與水管連接時必須使用不銹鋼軟接管。可以防止機組運行時振動傳遞到水管,減少噪音和管道振動松脫、開裂漏水等故障。

    14、風機盤管與水管相連的軟接管安裝必須是水平直接,不得彎曲。因為軟接管彎曲過度時,薄弱處會導致破裂漏水。

    15、水管與風機盤管相連時,應在進水管上安裝“Y”形過濾器。防止水系統雜質、贓物進入風機盤管損壞和堵塞換熱器。

    16、在有節能要求的系統安裝電動二通閥時,必須將其安裝在回水管上。保證風機盤管所需求的正常水流量。

    17、機組必須安全接地。無安全接地易導致觸電事故發生。

    18、電源線規格必須符合機組要求。電源線規格不符合要求機組不能正常運行,電源線燒毀甚至引發火災事故。

    19、一個控制開關只能控制一臺風機盤管,不允許同時控制多臺風機盤管。一個控制開關同時控制多臺風機盤管,會導致風機盤管電機燒毀。

    FP-238臥式明裝風機盤管原理、選型與注意事項——山東金光空調設備有限公司
